科炜变频器 PID 在恒压供水系统中的实际应用
在工业生产、小区楼宇生活供水场景里，用水需求时刻都在动态变化：白天生产、居民集中用水，管网用水量猛增；到了深夜，用水用户变少，管网流量大幅下降。如果依靠传统工频直接驱动水泵，管网水压会忽高忽低，用水高峰水压不足出水小，用水低谷压力超标，容易造成管道爆裂、水泵频繁启停烧毁设备，还会造成大量电能浪费。
为了解决水压不稳定的痛点，变频器 PID 恒压供水控制得到广泛应用。系统核心逻辑：管网压力达到设定目标压力，且持续一段时间没有用水消耗，变频器自动进入休眠停机，水泵停止运转；当管网出现用水，压力低于设定值，变频器自动唤醒，提升输出频率，驱动水泵提速，把管网压力重新拉回目标设定压力。整套过程全自动闭环调节，无需人工值守，既保障供水压力稳定，又能减少水泵空转，节约电能，降低设备损耗，实现人力、电力双重节约。

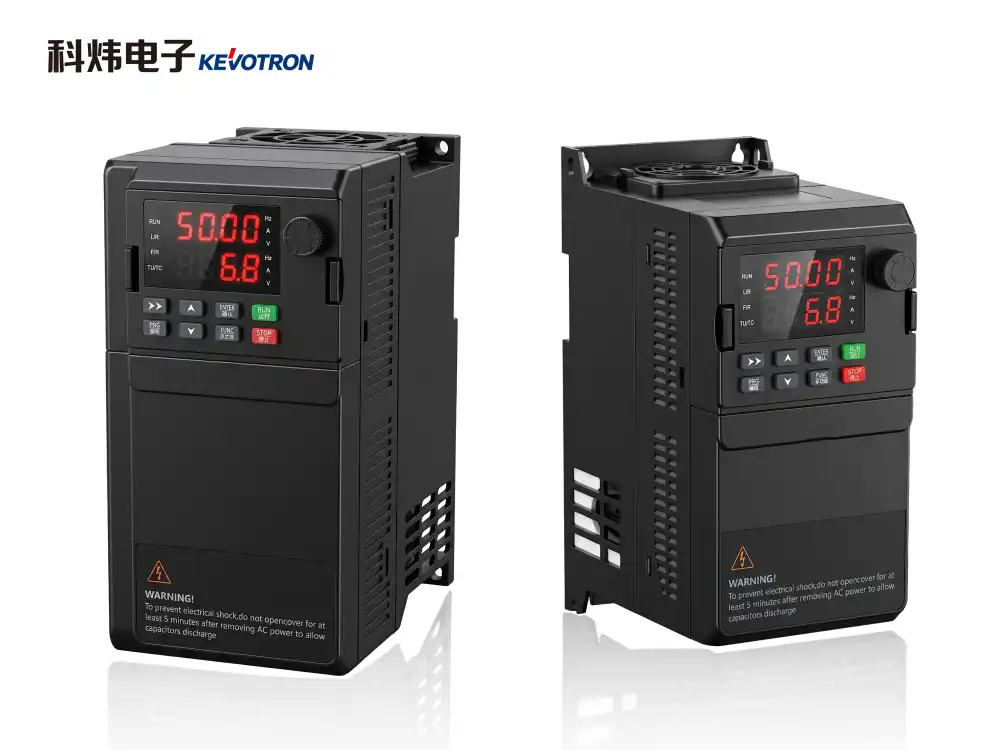

科炜全系列变频器原生搭载 PID 恒压供水功能，专门针对供水行业做了易用性优化。优势区别于市面普通变频器：科炜变频器操作面板可以直接显示实际压力、目标压力数值，面板直接一键修改目标压力；而很多其他品牌变频器，修改压力不能直接输入实际压力值，需要进入参数，换算百分比、传感器量程之间的对应关系，计算之后再填入参数，调试繁琐，现场维护极易出错。
现场接线说明
本案例采用远传压力传感器采集管网实际压力，传感器供电取自变频器+10V，压力模拟信号接入变频器AI1端子，GND为信号公共地；外部开关 K1 接 COM、X1 端子，作为变频器启动信号。
接线要点：压力传感器三根线分别接变频器+10V、AI1、GND，接线参考附图，信号线建议使用屏蔽线，减少现场干扰。
AI1 模拟量 PID 恒压供水参数设置（务必按顺序设置）
P0‑29=10000P0‑29=1⚠️以上两个参数必须严格按先后顺序设置P0‑02=1命令源：端子启动P4‑35=1AI1 模拟量信号功能选择P5‑03=1开启 PID 控制PA‑00 =7PID 给定源选择，面板数字给定b0‑00填写压力传感器实际量程（例如 0‑10kg 传感器就填 10）b0‑01直接设置管网目标压力（面板也可一键修改此值）b0‑04=2.0压力偏差值，压力波动超过该值才会响应调节b0‑05休眠时间，压力达标后延时多久进入休眠停机b0‑07=20休眠唤醒增益
使用简要说明
端子闭合 K1，变频器得到启动信号，PID 闭环自动运行。实时采集 AI1 端子的管网压力，和b0‑01目标压力做对比，自动调节水泵转速。
管网压力达到目标压力，维持b0‑05休眠延时后变频器休眠停机；一旦管网用水，压力跌落，变频器立刻自动唤醒升速，维持管网压力恒定。
调试小提示：b0‑04 压力偏差不要设置过小，避免水泵频繁启停震荡；b0‑07 休眠唤醒增益根据现场管网惯性微调。
这套方案广泛适用于小区生活供水、工厂循环供水、增压供水等场景，调试简单，运行稳定，降低后期运维成本。
